当前位置:首页>产品>大功率旋笛声波吹灰器XD-P/FB,声压级达到155db

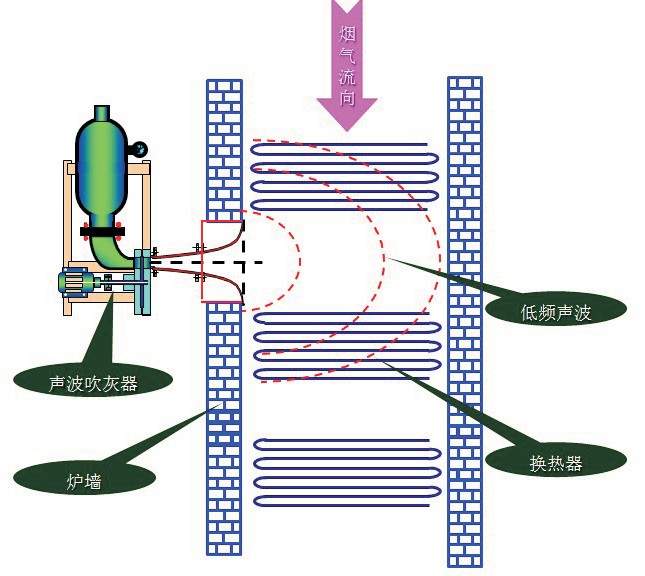

 一、吹灰机理及实现



  声波吹灰的原理是将一定强度的声波送入运行的腔体内各种可能积灰、  结焦的空间领域,通过声能量的作用使这些区域中的空气分子与粉尘颗粒产生震荡,破坏和阻止粉尘粒子在其所粘附表面之间的结合,使之始终处于 悬浮流化状态,或使已经形成的焦块疏松并自动脱落,灰块下落至灰斗。

 二、产品外观

三、产品特点
  大功率声波发声技术,声压级达到155db,有效作用范围大,清灰不留死区死角;宽带调频技术,能针对各种锅炉内部的具体结构,调制出最佳的声波工作频率段; 特殊曲线声波扩放器,最大限度的保证了声波功率的放大; 系统性能稳定,耐用性好,可靠性高,操作简单,采用全自动运行无人员操作方式运行; 运行成本低,维护量小。没有易损件,设备使用寿命长; 投资回收期短,综合经济效益高。

四、性能参数
五、系统组成
1.压缩空气管路系统:主要是将压缩空气送到安装声波吹灰器的位置,通过截止阀、过滤阀对压缩空气进行过滤处理,通过电磁阀的开/关来控制压缩空气的通断,以满足声波吹灰器运行的要求。
2.声波吹灰器:是通过一个快门装置,将压缩空气不断切割,产生声波能量。它是本系统的核心部件。压缩空气经声波吹灰器进行稳压、提速、放大后调制出高能量的声波。它工作的有关频率必须由技术人员经过现场测量、调试才能使设备达到最佳工作状态。
3.声波扩放器:安装在声波吹灰器与炉墙之间。声波吹灰器调制出来的声波通过声波扩放器放大并传入锅炉内部。声波扩放器的法兰可以与炉墙上的人孔相连,也可以根据现场具体情况制作一个管接法兰盘,再与炉墙连接。声波扩放器是精密铸造而成,最高可耐温度为1100℃。
4.智能控制系统:控制柜采用进口元器件。控制系统对声波吹灰器进行全自动的分时段和循环控制,可以对整个声波吹灰器实施有效、可靠地定时控制,故障自动报警及保护。可针对锅炉实际积灰情况,进行调节单台声波吹灰器运行的时间和周期,使吹灰效果达到最佳状态。控制电缆采用KVV7×1.5mm2电缆,其中电机用三芯,电磁阀用两芯,剩余两芯留做备用。电缆的具体铺设根据现场的实际情况来定。电源电缆采用KVV3×2.5mm2电缆,电源要求:交流220V、3KVA。

六、典型应用(电厂锅炉)
  技术人员根据锅炉的具体情况设计声波吹灰系统安装、布置方案。声源在锅炉上的安装位置和形式需要照顾到几个方面的因素:一方面要照顾现场的条件,尽可能的利用已有的开孔如原有的人孔、检修孔等,必要时也可以根据锅炉积灰的严重程度和部位,确定声波吹灰器的台数和位置,在锅炉上开孔。对于新设计的锅炉,在我公司销售、技术人员和锅炉设计部门、用户代表进行充分协商后,确定安装位置和安装数量。
